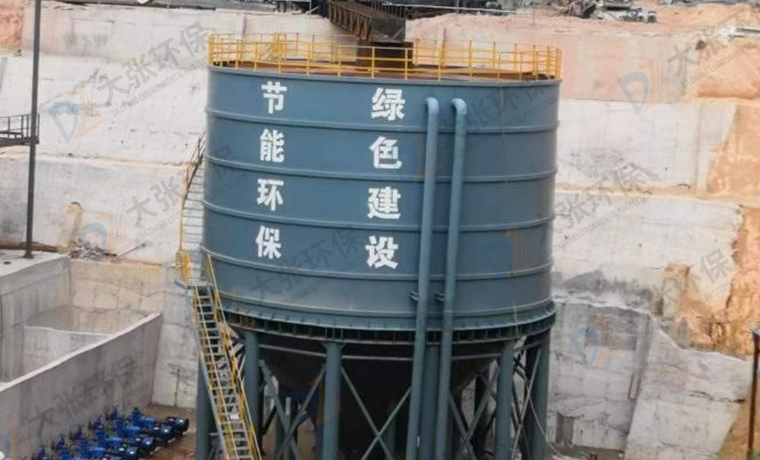

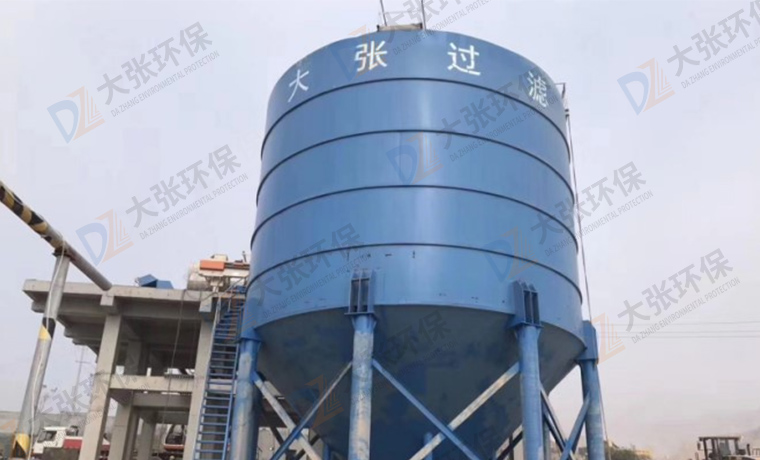

豎流式沉淀罐

一、豎流式沉淀罐是污水處理中固液分離的常用設備，是利用重力沉降作用將密度比水大的懸浮顆粒從水中去除的處理設備，是污水處理中應用廣泛的處理單元之一，它主要通過控制污水上升流速使之小于污泥自然沉降速度來實現固液分離的，可用于污水的初級處理。

二、豎流式沉淀罐工作原理：豎流式沉淀罐中，水由設在池中的進水管自上而下進入池內，管下設傘形擋板使廢水在池中均勻分布后沿整個過水斷面緩慢上升，懸浮物沉降進入池底錐形沉泥斗中，澄清水從池四周沿周邊溢流堰流出。堰前設擋板及浮渣槽以截留浮渣保證出水水質。池的一邊靠池壁設排泥管，靠靜水壓將泥定期排出。水流方向與顆粒沉淀方向相反，其截留速度與水流上升速度相等，上升速度等于沉降速度的顆粒將懸浮在混合液中形成一層懸浮層，對上升的顆粒進行攔截和過濾。

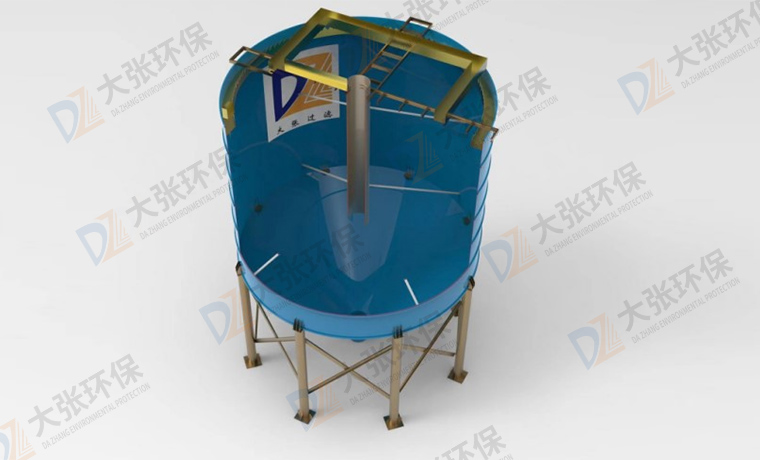

三、設備組成及各部件的作用：沉淀罐是由進水區、沉淀區、緩沖區、污泥區和出水區五個部分組成。進水區和出水區的作用是使水流均勻地流過沉淀池，避免短流和減少紊流對沉淀產生的不利影響，同時減少死水區、提高沉淀池的容積利用率；沉淀區也稱澄清區，即沉淀池的工作區，是可沉淀顆粒與污水分離的區域；污泥區是污泥貯存、濃縮和排出的區域；緩沖區則是分隔沉淀區和污泥區的水層區域，保證已經沉淀的顆粒不因水流攪動而再行浮起。
